使用超聲經顱多普勒血流分析儀給病人檢測腦血管疾病時，需要觀察趨勢圖和M模顯示。下面澳思泰帶大家圖文并茂地了解TCD儀的趨勢圖顯示和M模顯示

趨勢圖顯示

趨勢圖主要用于腦血管病人的監護，也可以用于觀察一段時間內某一血管的血流參數變化趨勢。其中藍、紅、黃、綠趨勢線分別表示Vp、Vd
、Vm和HR的變化趨勢。有了這些參數的變化趨勢，我們可以掌握病人血流參數的穩定性。同時TCD操作者也可以據此更方便地確認探頭方向，提高的可靠性。

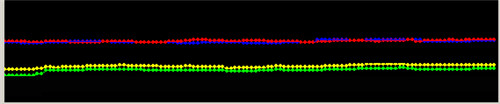

趨勢圖顯示窗口

M模顯示

M模顯示是近年來應用于TCD儀的一項新技術，M模的基本原理是通過一次超聲發射，回收一個區域(深度范圍)內的，所有深度的血管血流信號，并進行顯示。當檢測到正向血流時顯示一條紅色信號帶，檢測到負向血流時顯示一條藍色信號帶。M模的好處是能夠可靠、快速地定位血管，解決了TCD操作醫生(特別是初學者)查找血管難、慢的問題。

如下圖顯示的意義表示：在探頭方向深度50mm和71mm處，篩查到兩條血管的血流速度信號，紅色表示正向血流(信號較強)，藍色表示同時檢測到此處的反向血流(信號較弱)。

根據這兩條M模顯示，用鼠標雙擊波線，即可在主窗口上回放此深度的血流頻譜信號。

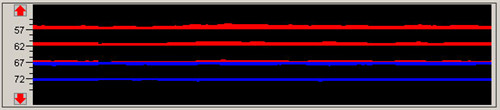

M-模顯示窗口
