正常的超聲經顱多普勒血流分析儀圖譜分析，首先我們必須先了解超聲經顱多普勒血流分析儀頻譜圖形的物理意義：圖形上橫向表示時間軸t，縱向坐標為速度軸V。頻譜上的某一點橫向位置表示某一時刻，縱向某條豎線上的各個點(不同顏色顯示)表示這一時刻血管內各種不同流速的分布，各點的位置高低，即為血流速度V。每點的顏色表示這個時刻這種速度的紅細胞反射能量的強弱。

層流

截面上各點速度方向相同的活體。正常情況下心血管中血流常為層流。層流圖形是頻譜窄、光點密集、頻譜包絡線較光滑的圖形，多普勒輸出可聽到平滑悅耳的血流聲。血流頻譜和基線之間常呈“空窗”或“聲窗”或“頻窗”，即在頻譜圖像頻寬范圍內各頻率分布有一定的規律，高能量有規律地集中在頻譜的四周，低能量則集中在頻譜圖像的中下部，層次分明，“頻窗”明顯。一旦血管內血液流動的層次遭到破壞或改變時，頻窗也消失了。

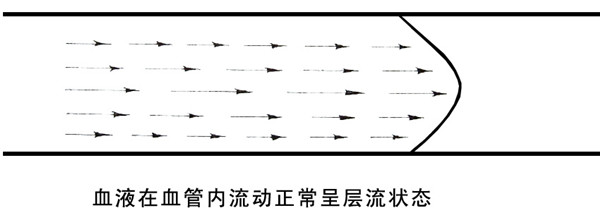

血液在血管內流動，靠近血管中央的紅細胞由于阻力小，移動速度快?？拷鼙诘募t細胞由于與血管壁的磨擦阻力，流動速度降低，越近管壁流動速度越低，整個血流流動呈現拋物線狀，呈層流狀態。

頻窗

低頻信號分布區，在頻譜圖像的下方成顏色較淡的三角形區域。反映的是層流的情況。

頻寬

在某一瞬間，從零基線到血流速度之間的距離。

盜血

當某支血管發生了嚴重的狹窄、不完全梗塞或完全梗塞以后，它的相鄰血管或側枝血管產生血液重新分配的現象。

典型的正常經顱多普勒頻譜圖像是由一系列連續有規律的，與心動周期一致的脈搏波動圖所組成。每個頻譜占據一個心動周期，包括心室收縮期和舒張期。
