TCD儀器是一種利用超聲波的Doppler效應原理，通過顱骨薄弱部位來檢查腦底動脈血流動力學狀況的超聲檢測技術。它在臨床應用中起著至關重要的作用，特別是在腦血管健康的檢測方面，下面就讓我們一起來了解下TCD儀器的基本組成吧

一、TCD儀器探頭

探頭是TCD儀器的核心部件之一，主要負責超聲波的發射和接收。根據功能和應用場景的不同，探頭可以分為脈沖多普勒（PW）和連續波多普勒（CW）兩種。

脈沖多普勒（PW）：主要用于顱內血管的檢測。它通過發射一系列短暫的超聲波脈沖，并接收這些脈沖被紅細胞反射回來的信號，從而計算出血流速度和其他血流動力學參數。

連續波多普勒（CW）：主要用于頸部和外周血管的檢測。它發射的是連續不斷的超聲波，并接收反射回來的信號，適用于測量高速血流。

探頭還有不同的頻率，如2MHz、4MHz和8MHz等，這些頻率的選擇主要基于檢查深度和血管類型。

二、主機處理器

主機處理器是TCD儀器的另一個關鍵組件，它負責處理探頭接收到的超聲波信號，并將其轉換為可讀的血流動力學參數。主機處理器的主要功能包括：

信號放大：將探頭接收到的微弱超聲波信號進行放大，以便進一步處理。

傅里葉變換：將放大后的信號進行傅里葉變換，將時間域信號轉換為頻率域信號，從而得到多普勒頻移值，即發射頻率與接收頻率的差值。

參數計算：基于多普勒頻移值和其他相關信息，計算出血流速度、血流方向、阻力指數、脈動指數等血流動力學參數。

三、輸出設備（顯示器和打印機）

輸出設備主要包括顯示器和打印機，用于顯示和記錄TCD儀器的檢測結果。

顯示器：顯示血流頻譜圖和相關血流動力學參數，使醫生能夠直觀地了解腦血管的血流情況。

打印機：將檢測結果打印出來，作為受檢者的資料或醫生的評估依據。

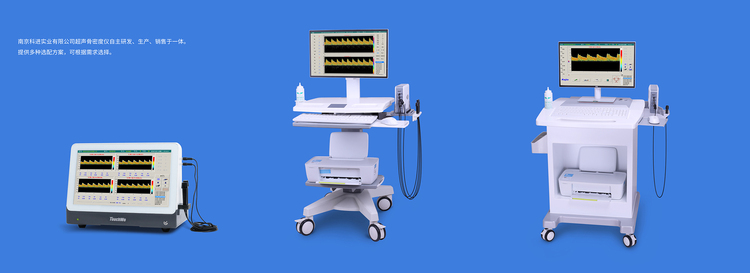

通過了解經顱多普勒儀器的基本組成和工作原理，我們能夠更好地利用這一技術，超聲經顱多普勒血流分析儀KJ-2V6M+具有血流頻譜圖顯示、血流速度測量計算、參數調節、電影回放、打印報告設置等功能，能對病歷資料進行儲存、調出、刪除等操作。想要了解的話可以前來咨詢。
